راهبند بازویی برقی، یکی از انواع راهبند پارکینگ های پرکاربرد است و اغلب از آن، برای کنترل تردد انواع خودروها در اماکن عمومی و خصوصی از قبیل ورودی مجتمع‌های تجاری، مسکونی، اداری، ورودی پارکینگ‌های عمومی، ورودی سازمان‌ها، شهرک‌های صنعتی و … مورد استفاده می‌شود و از معمول‌ترین و پرکاربردترین نوع راهبند خودرویی به حساب می‌آید.

به طور کلی، راهبندهای بازویی، به دو دسته راهبند بازویی دستی و راهبند بازویی اتوماتیک تقسیم می‌شوند. راهبندهای بازویی اتوماتیک یا راهبند بازویی برقی نیز، از نظر مکانیزم به دو دسته الکترومکانیکی و هیدرولیکی تقسیم می‌گردند. بدین ترتیب انواع راهبندهای بازویی وجود دارد.

راه بند بازویی به راهبند میله ای، راهبند اهرمی، راهبند نگهبانی، راهبند دژبانی، راهبند تلسکوپی، راهبند کارتی و راهبند پارکینگ نیز مشهور است.

راهبند پارکینگ انواع گوناگونی دارد. برای آشنایی بیشتر و دریافت اطلاعات تکمیلی، صفحه خرید راهبند پارکینگ را مشاهده نمایید.

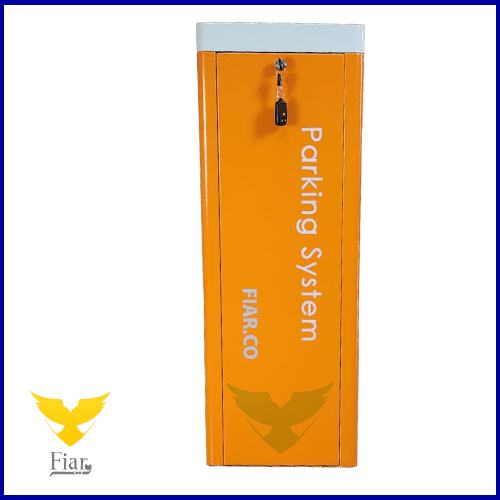

راهبند بازویی - فیدار آروند

برای انتخاب راهبند بازویی برقی به چه نکاتی توجه کنیم؟

انتخاب راه بند بازویی برقی

فیدار آروند سپاهان با توجه به این سه فاکتور بسیار مهم، به راهنمایی مشتریان عزیز خود می‌پردازد و بر این اساس سعی دارد تا مشتریان عزیز، انتخابی درست، مطمئن، به صرفه و با قیمت مناسب داشته باشند. بنابراین، برای خرید راهبند بازویی برقی  باید موارد ذیل را مد نظر داشت:

عرض مسیر مسدودی

عرض مسیر مسدودی، نباید بیشتر از 6 متر باشد؛ به دلیل این‌که با افزایش طول بوم راهبند، گشتاور حاصل از آن زیاد بوده و باعث ایجاد فشار بیش از حد به گیربکس و موتور می‌شود و همین امر، احتمال خرابی دستگاه را بیشتر می‌کند. اغلب، این راهبندها به صورت استاندار، بوم راهبند 6 متری را پشتیبانی می‌نماید.

تعداد تردد روزانه

یکی از موارد بسیار مهم در انتخاب نوع راهبند، تعداد تردد شبانه‌روزی در مکان مورد نیاز می‌باشد.تعداد ترددها به سه دسته کمتر از 500 مرتبه در شبانه‌روز، 500 تا 800 مرتبه و تردد نامحدود تقسیم می‌شوند.با توجه به میزان تردد انتخابی، نوع موتور، سیستم خنک‌کننده راهبند و امکانات جانبی مورد نیاز بر روی دستگاه، پیاده‌سازی می‌گردد.

محدودیت ارتفاع نسبت به طول مسیر

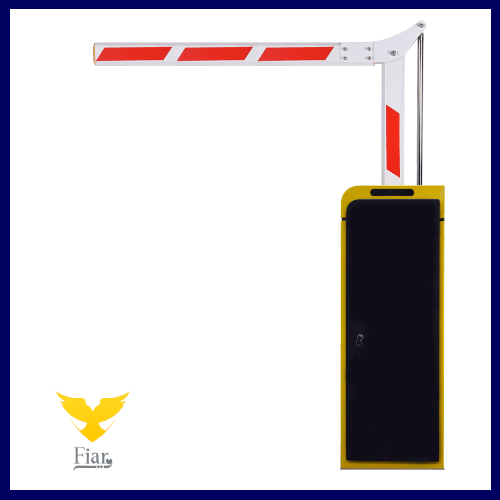

هنگام انتخاب راه بند بازویی، می‌بایستی به محدودیت فضای نصب راهبند دقت نماییم. یکی از این محدودیت‌ها، ارتفاع مکان نصب می‌باشد. بدین معنا که در بعضی موارد مانند پارکینگ‌های مسقف، ارتفاع سقف کمتر از عرض مسیر عبوری مورد نظر می‌باشد که در چنین مواردی می‌بایستی از بوم‌های مکانیزم‌دار 90 درجه یا 180 درجه (بوم تاشو) استفاده کنیم که این مورد در انتخاب راهبند بسیار مهم و تاثیرگذاری می‌باشد.

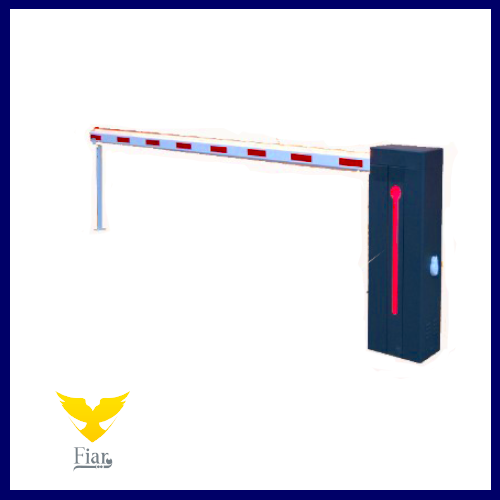

راه بند بازویی اتوماتیک | فیدار آروند سپاهان

نکته بسیار مهم در انتخاب و خرید راهبند بازویی

همان‌گونه که قبلا اشاره شد، عرض مسدودی در انتخاب نوع راهبند نقش بسیار مهمی دارد.

  • اگر عرض مسدودی مسیر از ۲ الی ۶ متر باشد از راهبندهای الکترومکانیک که سه مدل راهبند بازویی تردد 500، راه بند بازویی تردد 800 و راه بند بازویی تردد نامحدود دارد، استفاده می شود.
  • اگر عرض مسدودی از ۶ متر الی ۹ متر باشد، از راهبند هیدرولیکی استفاده می شود. پیشنهاد می‌گردد برای عرض مسیر بیشتر از 6 متر از دو راهبند الکترومکانیک با بوم راهبند کوتاه استفاده گردد. زیرا بوم (بازوی) راهبند بالای 6 متر در اثر وزش باد، و یا ضربه بسیار آسیب‌پذیر است.

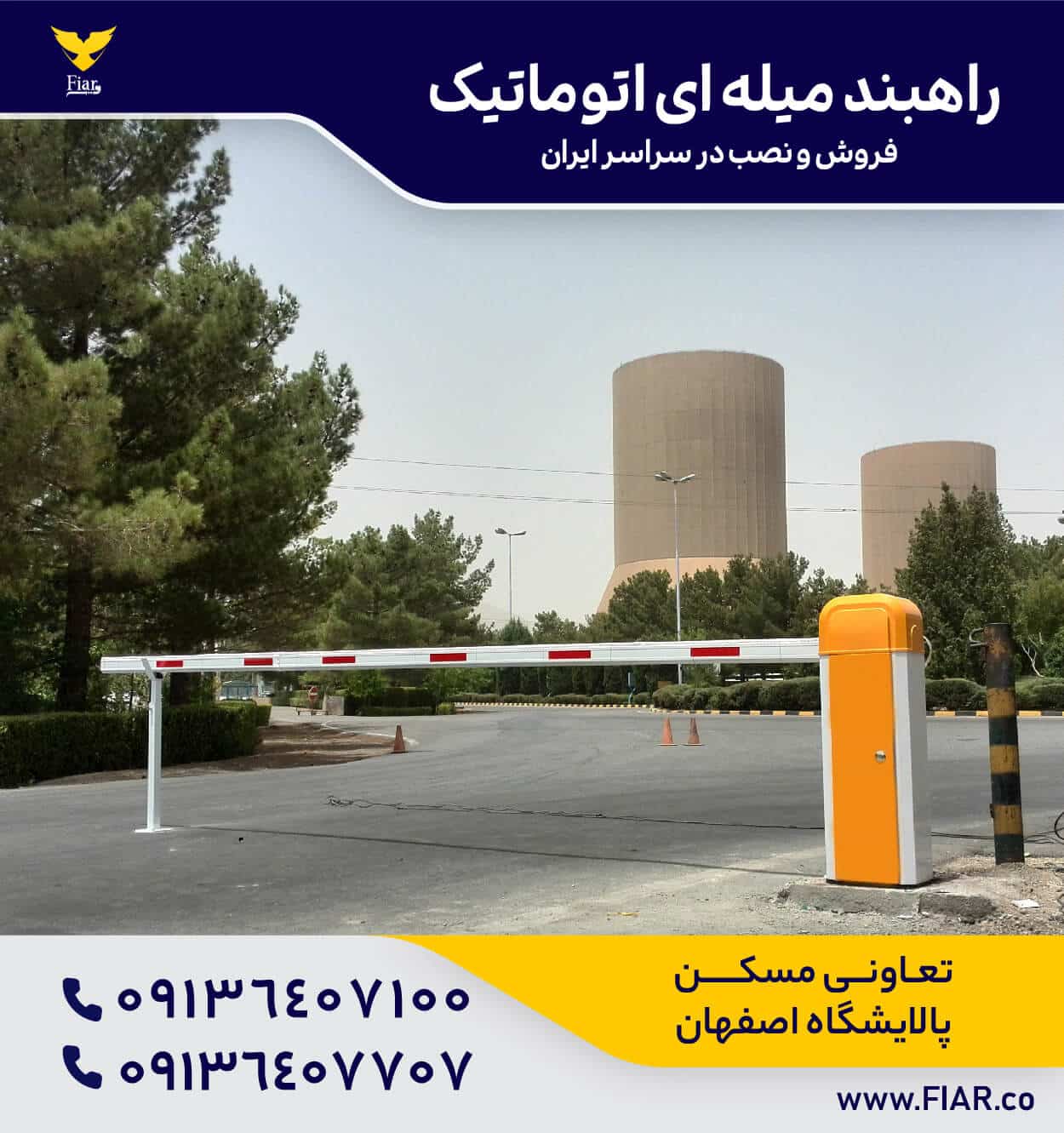

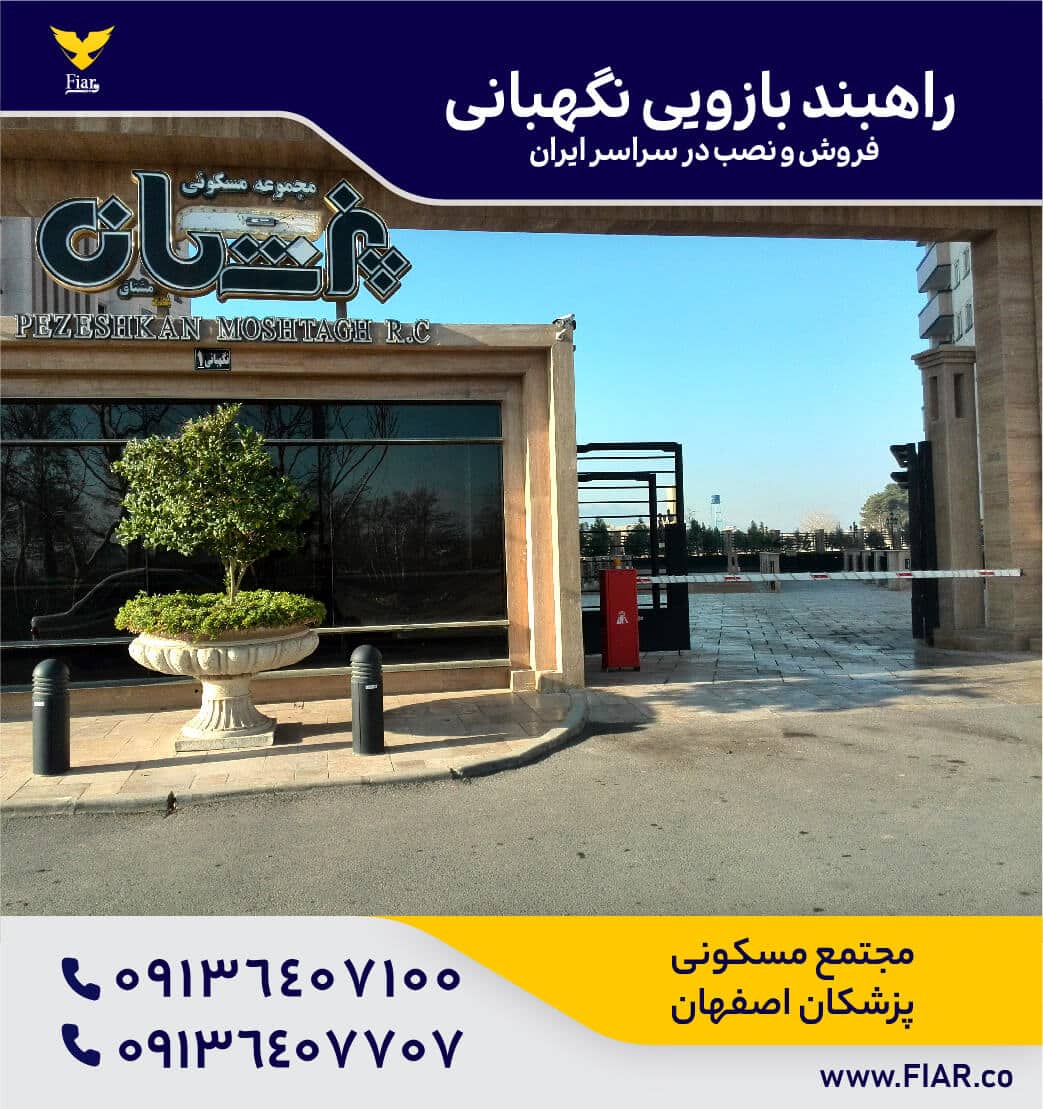

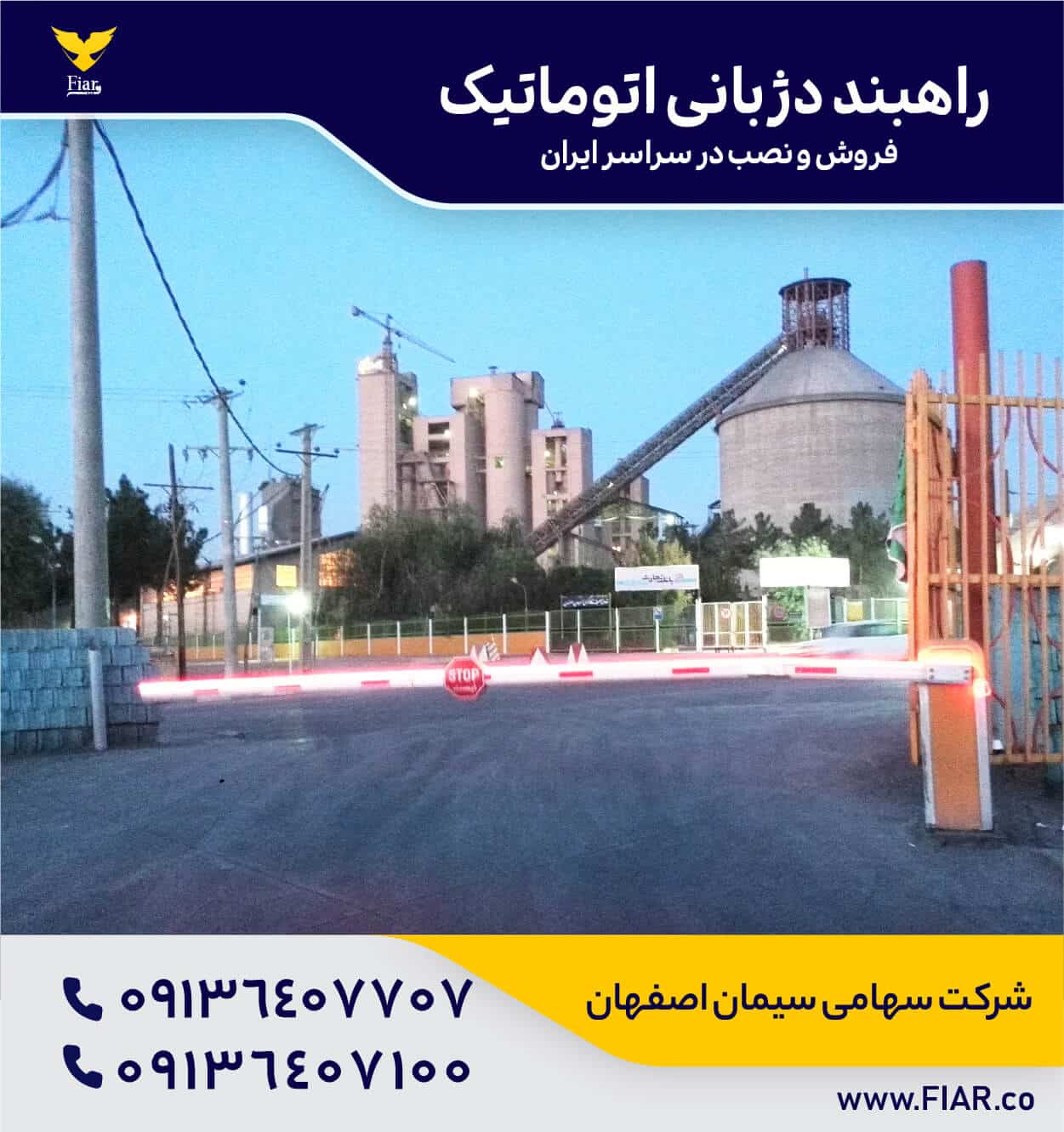

برخی از پروژه‌های انجام شده

برخی از مشتریان راهبند بازویی

برای خرید و اطلاع از قیمت راهبند بازویی اتوماتیک و برقی و راهبند ایرانی با کارشناسان مجموعه تماس حاصل فرمایید.

انواع راهبند بازویی

انواع راه بند بازویی

در ادامه، به تفصیل انواع راهبند بازویی (راهبند میله ای) معرفی و بررسی خواهد شد. انواع راهبند میله ای، شامل راهبند الکترومکانیکی، راهبند دستی و راهبند هیدرولیکی است.

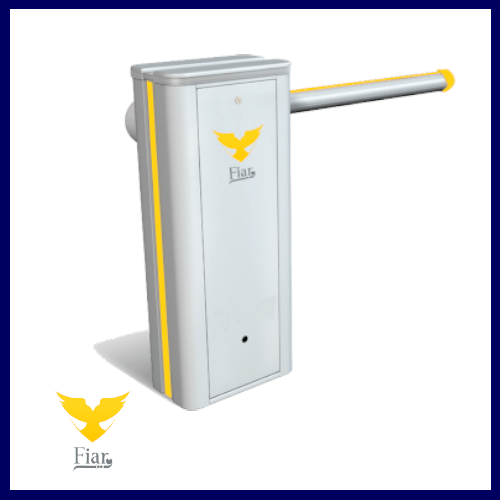

راهبند بازویی الکترومکانیکی

پرکاربردترین راهبند بازویی برقی

راهبند بازوئی الکترومکانیکی، در دسته راهبند بازویی برقی جای می‌گیرد و مکانیزم حرکتی آن توسط موتور و گیربکس تغذیه می‌گردد که معمولا برای کنترل تردد در معابر با میزان تردد بالای خودرو مورد استفاده قرار می‌گیرد. این نوع راهبند از نظر مکانیزم کاری به سه دسته تقسیم می شوند که در ادامه به توضیح در مورد این سه دسته پرداخته خواهد شد.

انواع راهبند میله ای الکترومکانیکی از نظر مکانیزم

پرکاربردترین راهبند اتوماتیک بازویی

براساس مکانیزم کار، راهبندهای بازویی الکترومکانیکی به سه دسته تقسیم می‌شوند:

    1. راهبند الکترومکانیکی تسمه‌ای
    2. راهبند الکترومکانیکی اینورتری
    3. راهبند الکترومکانیکی گیربکسی با مکانیزم سرعت زاویه‌ای

در مکانیزم حرکتی راهبندهای الکترومکانیکی باید به این موضوع توجه داشت که ابتدا و انتهای حرکت بوم به صورت آهسته حرکت کند تا از اعمال ضربه و ایجاد تنش به گیربکس جلوگیری شود.

راه بند بازویی الکترومکانیکی تسمه‌ای

راهبند میله ای اتوماتیک

راه بندهای بازویی الکترومکانیکی تسمه‌ای به دلیل داشتن معایب گوناگون، جزو راهبندهای منسوخ شده به شمار می‌روند. از جمله معایب این راهبندها می‌توان به موارد زیر اشاره نمود:

    1. راهبندهای تسمه‌ای به دلیل داشتن سرعت یکنواخت در ابتدا و انتهای کورس خود، باعث ایجاد لرزش و ضربه به بوم می‌نماید.
    2. به دلیل قدیمی بودن این راهبند و نداشتن مدار فرمان هوشمند (برد الکترونیکی یا plc) قابلیت اتصال به انواع سیستم‌های کنترل تردد را نخواهد داشت.
    3. لغزیدن تسمه از روی پولی، یکی دیگر از معایب این دستگاه می‌باشد و همین امر باعث کم شدن دقت در حرکت بوم و نداشتن سرعت یکنواخت می‌باشد.

نکته: راهبندهای الکترومکانیکی تسمه‌ای به دلیل وزن بالا در بدنه و بوم راهبند دارای استهلاک زیادی است.

مزیت راهبند الکترومکانیکی تسمه ای: به دلیل داشتن قیمت مناسب، نسبت به دیگر راهبندهای بازویی اتوماتیک در مواردی با تردد پایین مورد استفاده قرار می‌گیرد.

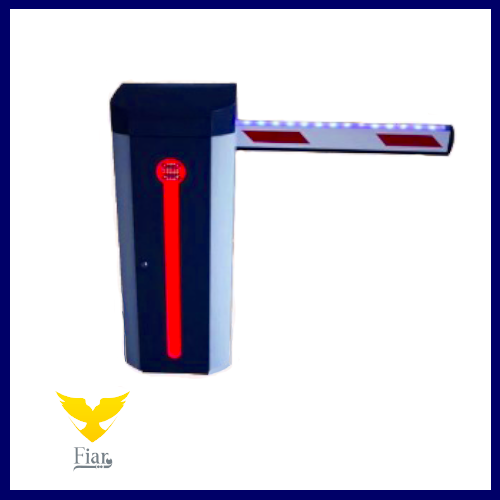

راه بند بازویی الکترومکانیکی گیربکسی با مکانیزم سرعت زاویه‌ای

راه بند بازویی برقی

در راهبند الکترومکانیکی گیربکسی با مکانیزم سرعت زاویه‌ای، برای ایجاد ترمز در ابتدا و انتهای حرکت، از مکانیزم سرعت زاویه‌ای استفاده می‌گردد.

تفاوت این راهبند با راهبندهای اینورتری در این می‌باشد که این نوع راهبند، بدون استفاده از تغییر در میزان دوران موتور باعث ایجاد حرکتی نرم و سرعت‌های متفاوت در طول مسیر بوم ‌می‌گردد.

مزایای راه بند میله ای الکترومکانیکی گیربکسی با مکانیزم سرعت زاویه‌ای:

    • قیمت اقتصادی و مقرون به صرفه
    • تکنولوژی به روز
    • دارای مدار فرمان هوشمند (برد الکترونیکی یا plc)
    • قابلیت اتصال به تمامی سیستم‌های کنترل تردد
    • استهلاک پایین
    • قابلیت ساپورت تردد روزانه بین 500 تا 800 مرتبه
    • قابلیت نصب انواع بوم‌های مکانیزمی (بوم 90 درجه، بوم 180 درجه، بوم فنس‌دار)

عیوب راهبند میله ای الکترومکانیکی گیربکسی با مکانیزم سرعت زاویه‌ای:

    • تردد محدود
    • غیر قابل تنظیم بودن سرعت

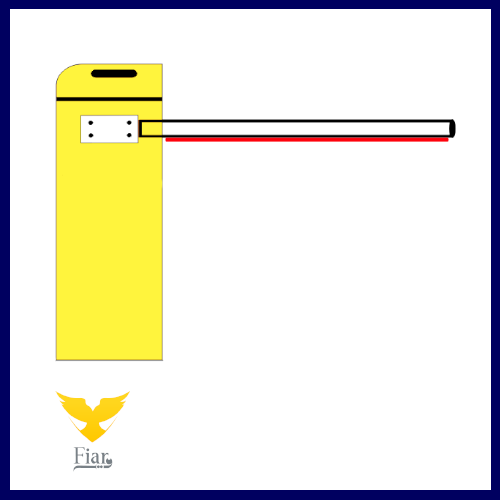

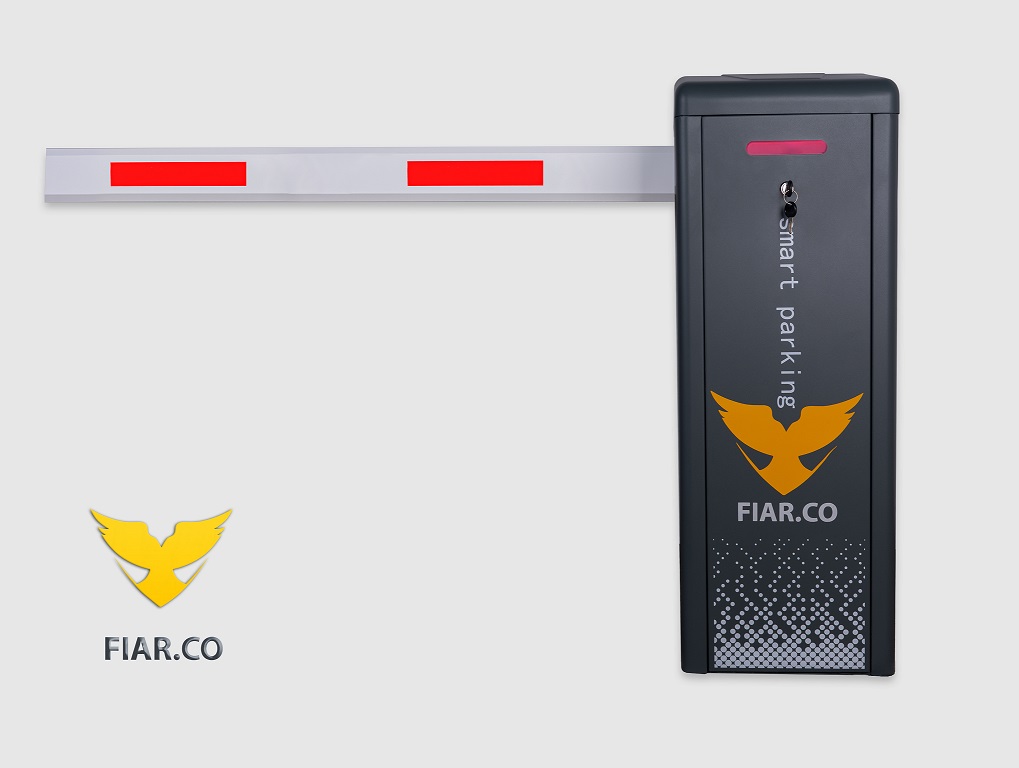

راهبندهای الکترومکانیکی اینورتری

پرکاربردترین راهبند بازویی برقی

در راهبندهای الکترومکانیکی اینورتری، با استفاده از تغییر دوران موتور سرعت رفت و برگشت در هر لحظه، به صورت مجزا قابل تنظیم می‌باشد. به همین دلیل راهبند حرکتی، بسیار نرم و قابل تنظیم است.

معمولا در این نوع راهبند از موتورهای 24 ولت یا سه فاز استفاده می‌شود که به دلیل خطی بودن حرکت موتور در لحظه stop و start، عمر دستگاه طولانی می‌باشد.

مزایای راهبندهای الکترومکانیکی اینورتری:

    • قابلیت ساپورت تردد نامحدود در شبانه‌روز
    • جایگزین مناسب به جای راهبندهای بازویی هیدرولیکی
    • قابلیت نصب باتری UPS در مدل‌های 24 ولت
    • قابلیت تبدیل به راهبندهای پرسرعت (با حداکثر بوم 2.8 متر)
    • دارای مدار فرمان هوشمند (برد الکترونیکی یا plc)
    • قابلیت اتصال به تمامی سیستم‌های کنترل تردد هوشمند
    • قابلیت تنظیم سرعت رفت و برگشت به صورت خطی و مجزا
    • دارای سنسور هوشمند تشخیص برخورد بوم با مانع

عیب راهبندهای الکترومکانیکی اینورتری: بالا بودن قیمت دستگاه

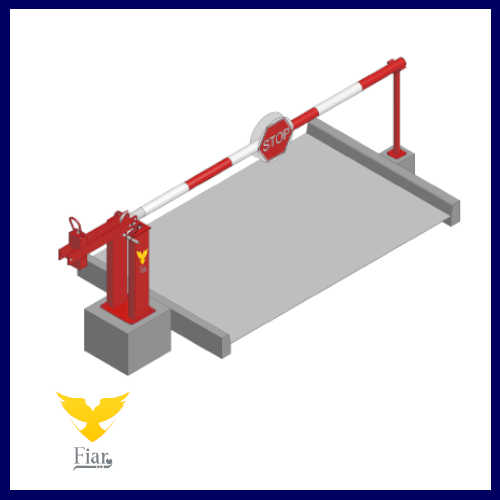

راهبند بازویی دستی

راهبند بازویی دستی، ساده‌ترین نوع راهبند میله ای می‌باشد که برای اماکنی مورد استفاده قرار می‌گیرد که تردد بسیار پایین است و دسترسی به برق وجود ندارد.

راهبند بازویی دستی، به عنوان مسدودکننده مسیر، مورد استفاده قرار می‌گیرد، زیرا برای باز و بسته کردن مسیر نیاز به اعمال نیرو توسط اپراتور می‌باشد.

موارد استفاده از این نوع راهبند: ورودی و خروجی مراکز تفریحی (پارک، باغ، کوچه)

راهبند بازویی هیدرولیکی

راهبند اتوماتیک بازویی

راهبند بازویی هیدرولیکی، راهبند اهرمی می‌باشد که مکانیزم حرکتی این راهبند توسط یونیت هیدرولیکی که شامل موتور، پمپ و مخزن روغن می‌باشد، تغذیه می‌گردد.

عملکرد راهبندهای هیدرولیکی به این صورت می‌باشد که با پمپاژ کردن روغن، حرکت خطی به جک هیدرولیکی اعمال می‌گردد که این حرکن خطی توسطه قطعه‌ای شبیه به میل‌لنگ خودرو به حرکت دورانی تبدیل می‌گردد که در نهایت باعث حرکت بوم راهبند می‌شود.

مزایای راهبند اهرمی هیدرولیکی:

    • یکی از موارد قابل توجه در راهبندهای هیدرولیکی، قدرت بالای راه بند می‌باشد که همین امر باعث می‌گردد که بتوان در این نوع راهبند از بوم‌هایی تا طول 8 متر استفاده کرد.
    • دیگر خصوصیت این نوع راهبند، قابلیت تنظیم سرعت به صورت خطی در حرکت رفت و برگشت به صورت مجزاست. بعضی از مدل‌های این نوع راهبند، توانایی تبدیل به راهبند پرسرعت را دارا می‌باشد.
    • از مهم‌ترین ویژگی‌های راه بندهای هیدرولیکی، نامحدود بودن تردد می‌باشد.

معایب راه بند بازویی هیدرولیکی:

    • از لحاظ اقتصادی، مقرون به صرفه نمی‌باشد و جزو راهبندهای پرهزینه به شمار می‌آید.
    • هزینه سرویس، تعمیر و نگهداری این نوع راهبند، نسبت به نمونه‌های الکترومکانیکی بسیار بالاتر می‎باشد.
    • در مناطق سردسیر و گرمسیر، نیازمند سیستم گرم‌کن و خنک‌کننده روی یونیت راهبند می‌باشد.

موارد مورد استفاده از راهبند میله ای هیدرولیکی:

این نوع راهبند، به دلیل تردد نامحدود بودن در اماکنی نظیر پالایشگاه‌ها، عوارضی‌ها، نیروگاه‌ها مورد استفاده قرار می‌گیرد.

موارد مهم در انتخاب و خرید راه بند بازویی برقی

راه بند برقی

 به طور کلی، به دلیل تنوع راهبندهای بازویی برقی، برای انتخاب و خرید راهبند بازویی، باید به موارد زیر توجه نماییم:

    1. تعداد تردد روزانه
    2. عرض مسیر مسدودی
    3. مسقف یا غیر مسقف بودن محیط
    4. امکانات جانبی مورد نیاز مانند فلاشر، LED و …
    5. میزان هزینه در نظر گرفته شده برای خرید دستگاه

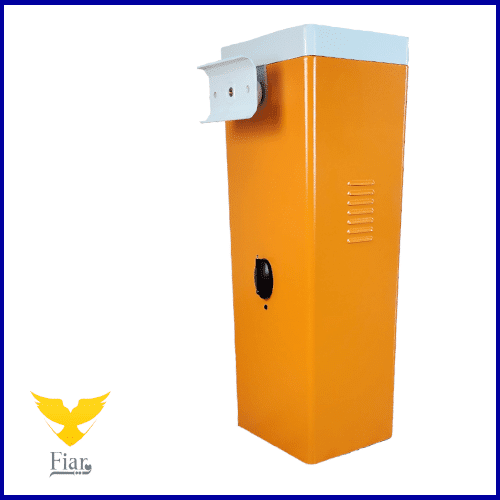

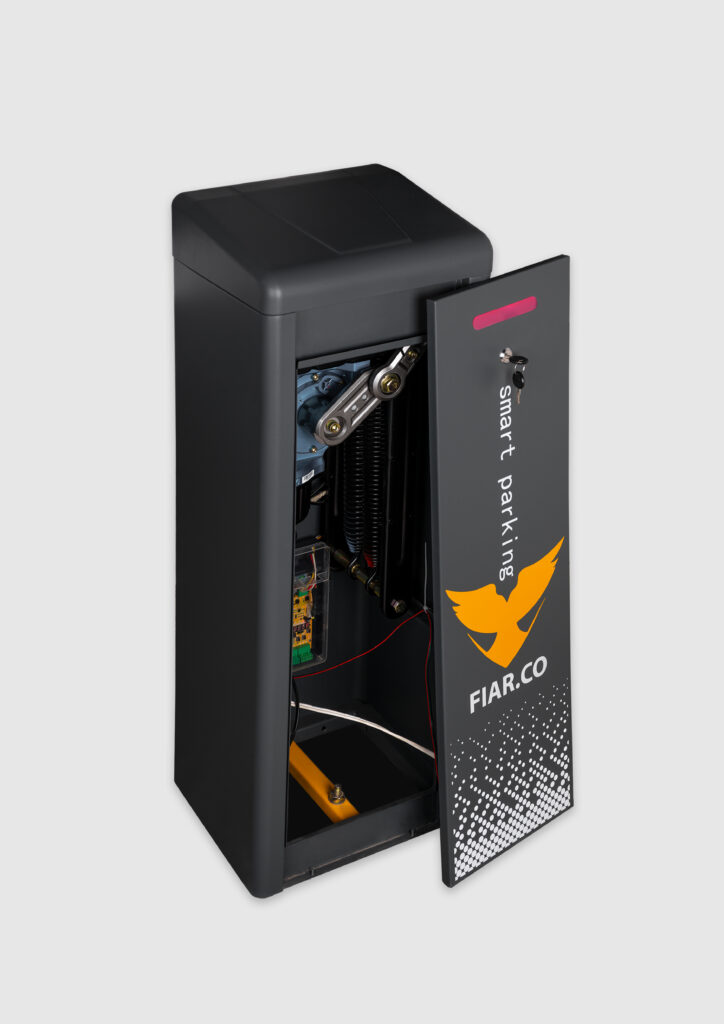

بخش‌های مختلف یک راهبند بازویی برقی

راه بند برقی

قسمت‌های تشکیل‌دهنده یک راهبند میله ای اتوماتیک به شرح زیر می‌باشد:

الف) الکترو موتور: موتور راهبند

ب) گیربکس: قدرت دهنده موتور

ج) فنر بالانس: بالانس کردن حرکت بازو

د) بدنه راهبند: بدنه ای که موتور گیربکس پنل مرکزی و … در آن قرار می گیرد

ه) مدار فرمان: قطعه الکترونیکی که به موتور فرمان می دهد.

و) بازوی راهبند

ز) نگهدارنده بازو

ح) ریموت کنترل

اگر به دنبال دیگر راهبندهای خودرویی هستید، می‌توانید از محصولاتی نظیر راه بند بولارد، راه بند آکاردئونی و راه بند امنیتی نیز دیدن نمایید.
