راهبند ستونی هیدرولیک

اجزا راهبند بولارد را به دو بخش تابلو فرمان و ستون تفکیک می کنیم و در ادامه به تشریح هر بخش می پردازیم.

تابلو فرمان شامل مدار فرمان و یونیت می باشد.

مدار فرمان: دستور حرکت ستون ها از طریق مدارفرمان می باشد. به طور کلی وظیفه فرمان دادن به اجزای راهبند را به عهده دارد. مدار فرمان به سه صورت plc  یا کنتاکتر یا برد قابل ساخت می باشد.

یونیت: شامل موتور ، پمپ ، شیربرقی ، مخزن روغن و اجزایی دیگر مانند نمایشگر سطح روغن ، مانومتر و فلوکنترل و سوئیچ فشار و... می باشد.

موتور : الکتروموتور مورد استفاده در راهبند ستونی می تواند به دو صورت تک فاز و سه فاز باشد که به دو عامل میزان برق ورودی و توان مورد نیاز وابسته است.

پمپ : برای ایجاد دِبی ( میزان حجم جابه جایی سیال بر واحد زمان ( L/min ) ) می باشد. لیتراژ پمپ در این مدل راهبند بستگی به سرعت حرکت جک ، حجم جک و توان موتور دارد.

مخزن روغن : انتخاب ابعاد مخزن بستگی به لیتراژ پمپ داخل مخزن و حجم روغن مورد نیاز برای جک ها دارد.

شیر برقی: وظیفه شیر برقی هدایت روغن به مسیرهای موردنظر برای بالا و پایین آوردن جک می باشد. شیربرقی از مدارفرمان دستور می گیرد.

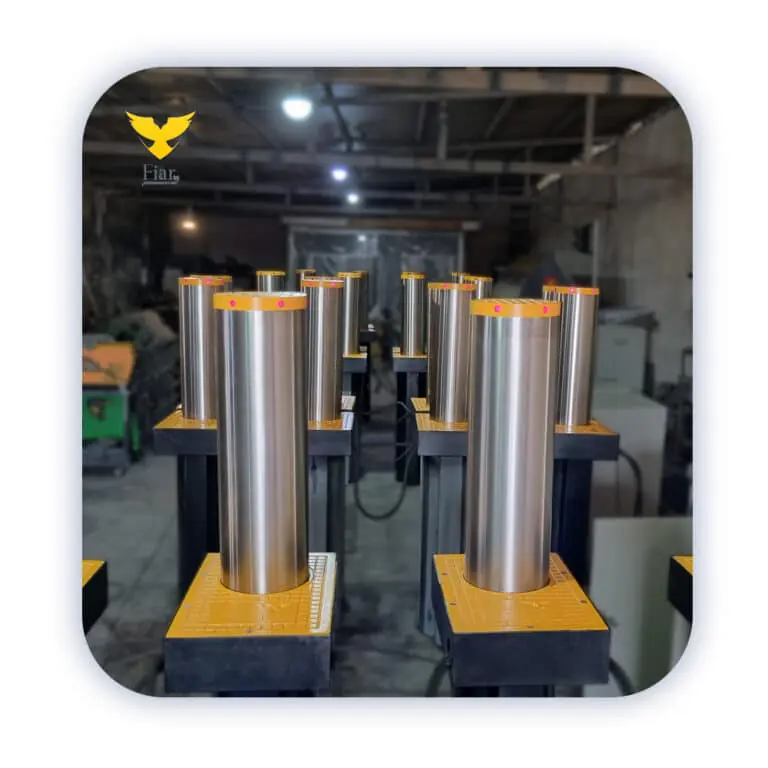

ستون شامل سه بخش بدنه ثابت ، ستون متحرک و جک می باشد.

بدنه ثابت : در داخل زمین نصب می شود و ستون متحرک و جک در آن قرار می گیرد.

ستون متحرک: در واقع بخش مسدود کننده مسیر است.

جک: با مکانیزم هیدرولیکی عامل حرکت ستون به بالا و پایین می باشد.
